為什么閥門要這么設置？
作者：泵閥 來源：閥門 發布時間：2026-04-13
閥門的設置并非隨意而為，而是遵循一系列嚴謹的工程原則，核心目的是為了保障系統安全、便于操作維護、并確保工藝流程的合理性。
一、保障系統安全
閥門是管道系統中的關鍵安全裝置，其設置先要滿足安全需求。
超壓保護：安全閥必須安裝在系統壓力高的位置（如鍋爐出口、儲罐頂部），這樣才能靈敏地感知壓力變化，在壓力超標時及時泄壓，保護設備和管道。
防止介質倒流：止回閥（又稱單向閥）的安裝位置至關重要。例如，在水泵出口必須安裝止回閥，以防止水泵停機時，管道內的水倒流沖擊葉輪，造成設備損壞或引發“水錘”效應。
緊急切斷：在易燃易爆介質的管道上，切斷閥需要與泄漏檢測裝置聯動，并安裝在靠近設備或儲罐的位置（如10米以內），以便在發生泄漏時能迅速切斷介質供應，防止事故擴大。
二、確保工藝流程合理
閥門的設置必須與整個管道系統的工藝流程相匹配，以實現優的運行效率。

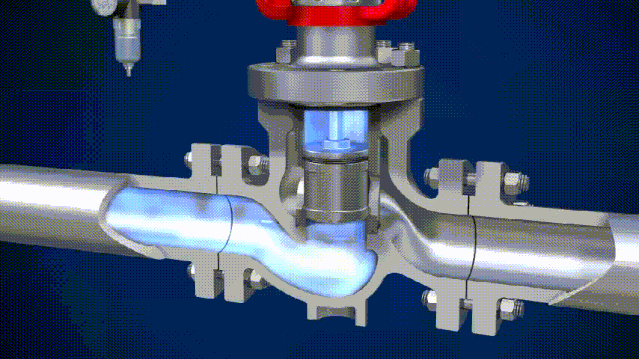

精準調節：調節閥（用于控制流量、壓力）需要安裝在介質流動平穩的直管段上。為了保證調節精度，通常要求閥門前后有足夠的直管段長度（如“前10倍管徑、后5倍管徑”），以避免流體紊亂影響閥門的感知和控制能力。
避免“死水段”：在水泵出口，閥門應安裝在止回閥之后。如果順序顛倒，兩者之間會形成一段“死水”，可能導致水質變質（如飲用水滋生細菌）。
關鍵節點控制：在設備（如泵、換熱器）的進出口管道上，必須設置切斷閥。這樣當設備需要停機檢修時，可以關閉閥門將其與系統隔離，確保檢修安全。
三、應對特殊工況
對于大型、高壓或特殊功能的閥門，其設置還有更具體的要求。
大型閥門：對于重量大、尺寸大的閥門（如DN≥300mm），需要考慮其支撐問題，設置獨立的支架。同時，安裝位置要預留出使用吊車進行吊裝作業的空間。
旁通閥：在一些大口徑或高壓力的管道上，主閥門前后會設置一個旁通閥。其主要作用是在開啟主閥前，先通過旁通閥平衡主閥兩側的壓力，減小開啟阻力，保護主閥不受損傷。同時，在主閥故障時，旁通閥可作為臨時通路維持生產。
手輪朝向：水平管道上的閥門手輪嚴禁朝下安裝，尤其是危險介質管道。這是為了防止介質泄漏時直接噴濺到操作人員身上。手輪的朝向是垂直向上或水平。
四、便于操作與維護
閥門作為易損件，需要定期檢修或更換，因此其安裝位置必須考慮人的操作便利性。
預留操作空間：閥門周圍需要留有足夠的空間，以便于使用扳手、螺絲刀等工具。例如，閥門與管道支架之間通常需保留至少300mm的間隙。
適宜的操作高度：閥門手輪的中心距操作面（如地面、平臺）的高度有明確規定，通常在750mm至1500mm之間，1200mm為適宜高度。對于位置過高或埋地的閥門，會采用齒輪傳動裝置或延伸桿，將操作點引至方便觸及的位置。
方便拆卸更換：閥門兩端通常會設置可拆卸的法蘭或活接頭。這樣在閥門損壞時，無需切割管道即可快速更換，大大降低了維護成本和時間。
